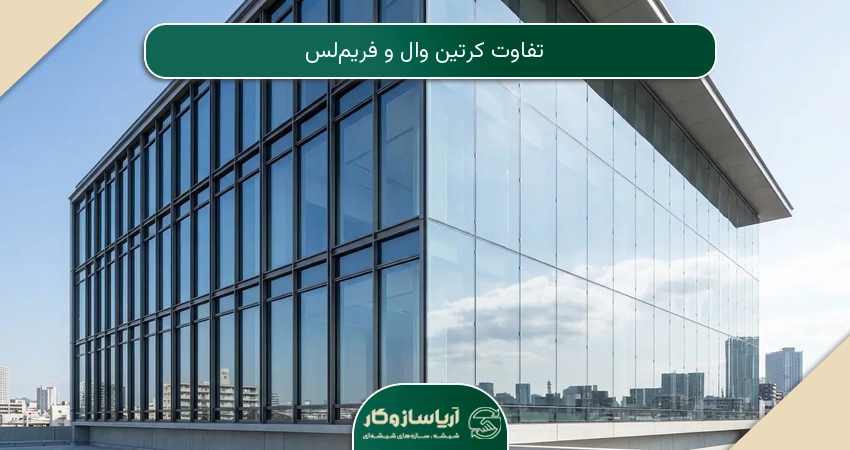

تفاوت کرتین وال و فریم‌لس

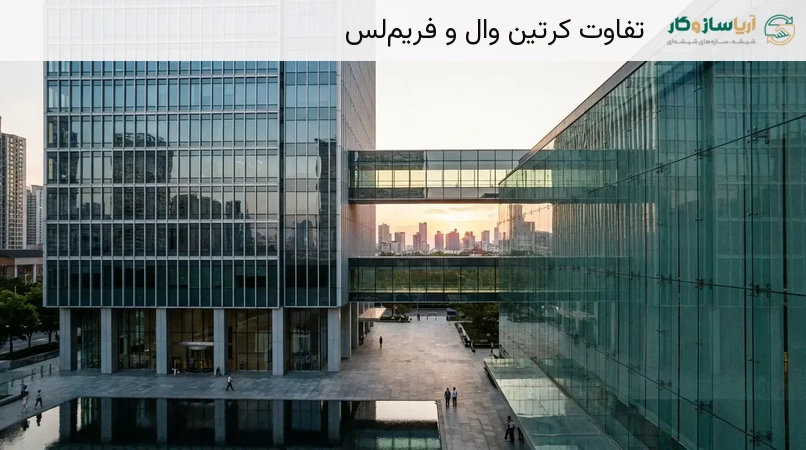

نماهای شیشه‌ای مدرن، از جمله کرتین وال و فریم‌لس، انقلابی در طراحی ساختمان‌ها ایجاد کرده و جلوه‌ای بی‌نظیر از زیبایی و کارایی را به ارمغان آورده‌اند. در دنیای معماری امروز، انتخاب نمای مناسب برای یک ساختمان، فراتر از یک تصمیم صرفاً زیبایی‌شناختی است؛ این انتخاب بر عملکرد، دوام، بهره‌وری انرژی و حتی هزینه‌های بلندمدت پروژه تأثیر می‌گذارد. نمای کرتین وال (Curtain Wall) و نمای فریم‌لس (Frameless) دو گزینه محبوب و پرکاربرد در میان نماهای شیشه‌ای هستند که هر یک ویژگی‌ها و مزایای منحصربه‌فردی دارند. درک عمیق تفاوت‌های این دو سیستم، مزایا و معایب هر یک، برای معماران، سازندگان و سرمایه‌گذاران ضروری است تا بتوانند بهترین گزینه را متناسب با نیازها و بودجه پروژه خود انتخاب کنند. این مقاله به شما کمک می‌کند تا با مقایسه‌ای جامع و دقیق، از ساختار و نحوه اجرا گرفته تا مقاومت، عایق‌بندی و هزینه‌ها، تفاوت‌های اصلی کرتین وال و فریم‌لس را بشناسید و تصمیمی آگاهانه بگیرید.

کرتین وال و فریم‌لس در یک نگاه: جدول مقایسه

تفاوت‌های اساسی کرتین وال و فریم‌لس در ساختار

کرتین وال چیست؟

نمای کرتین وال (Curtain Wall) که به معنای "دیوار پرده‌ای" است، یک سیستم نمای شیشه‌ای خودایستا محسوب می‌شود که وزن مرده‌ای به سازه اصلی ساختمان وارد نمی‌کند. این سیستم از شبکه‌ای از پروفیل‌های آلومینیومی عمودی و افقی (که به آن‌ها لامل گفته می‌شود) تشکیل شده است که شیشه‌های دوجداره یا چندجداره بر روی آن‌ها سوار می‌شوند. لامل‌ها به عنوان چارچوبی برای نگهداری پنل‌های شیشه‌ای عمل می‌کنند و بار ناشی از وزن شیشه و نیروهای خارجی مانند باد را به سازه اصلی منتقل می‌نمایند. کرتین وال به دلیل قابلیت تحمل بارهای جانبی و عدم انتقال بار مرده به سازه، برای ساختمان‌های بلندمرتبه و با دهانه‌های وسیع بسیار مناسب است.

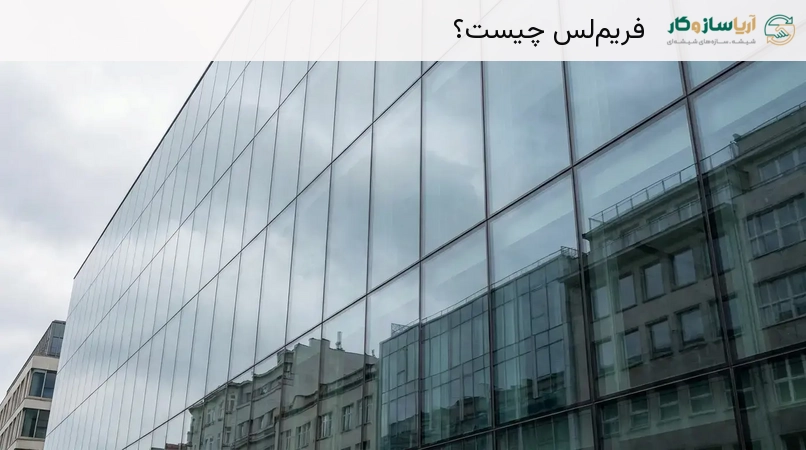

فریم‌لس چیست؟

نمای فریم‌لس (Frameless) یا نمای شیشه‌ای بدون فریم، سیستمی است که هدف اصلی آن ایجاد یک سطح یکپارچه و تمام شیشه با حداقل دید فریم‌ها از بیرون است. در این سیستم، شیشه‌ها معمولاً در قالب‌های آلومینیومی قرار می‌گیرند که این فریم‌ها از نمای بیرونی ساختمان پنهان هستند. اتصال شیشه‌ها به یکدیگر و به زیرسازی نما، اغلب با استفاده از چسب‌های استراکچرال سیلیکونی با مقاومت بالا انجام می‌شود که ظاهری صاف و بدون درز را به ارمغان می‌آورد. این روش نصب، حداکثر نور طبیعی و دید بدون مانع را فراهم می‌کند.

Frameless Curtain Wallدر مقابل نمای فریم‌لس مستقل

یکی از نکات مهم و گاهی گیج‌کننده، تفاوت بین "کرتین وال فریم‌لس" (به عنوان یکی از انواع کرتین وال) و "نمای فریم‌لس" (به عنوان یک سیستم مستقل) است. کرتین وال فریم‌لس در واقع زیرمجموعه‌ای از سیستم کرتین وال است که در آن لامل‌های عمودی و افقی از بیرون دیده نمی‌شوند و شیشه‌ها با استفاده از اسپیسر و چسب‌های مخصوص به پروفیل‌های زیرین متصل می‌شوند. این نوع کرتین وال، ظاهری شبیه به نمای فریم‌لس مستقل ایجاد می‌کند اما همچنان از ساختار لامل‌های کرتین وال بهره می‌برد. در مقابل، نمای فریم‌لس مستقل، ساختار زیرسازی متفاوتی دارد و تمرکز اصلی آن بر حذف کامل فریم‌های قابل مشاهده است. در این مقاله، منظور از "فریم‌لس" عمدتاً نمای فریم‌لس مستقل است، مگر آنکه به طور خاص به "کرتین وال فریم‌لس" اشاره شود.

تفاوت‌های ساختاری و فنی

شاسی و زیرسازی نما

• کرتین وال:شاسی اصلی کرتین وال از پروفیل‌های آلومینیومی (لامل) تشکیل شده است که به صورت عمودی و افقی یک شبکه را ایجاد می‌کنند. این لامل‌ها به سازه اصلی ساختمان متصل می‌شوند و وزن پنل‌های شیشه‌ای را تحمل کرده و به سازه منتقل می‌نمایند. این ساختار، استحکام و پایداری بالایی به نما می‌بخشد.

• فریم‌لس:در نمای فریم‌لس، پروفیل‌های آلومینیومی به صورت مخفی در داخل نما و پشت شیشه‌ها قرار می‌گیرند. شیشه‌ها به وسیله فریم‌های کوچکتر و پنهان (ساب‌فریم) که به این پروفیل‌های اصلی متصل هستند، نگه داشته می‌شوند. اتصالات بین شیشه‌ها با درزگیرهای سیلیکونی انجام می‌شود که ظاهری یکپارچه و بدون خطوط مزاحم را ایجاد می‌کند.

نوع و جنس شیشه

• کرتین وال:در سیستم کرتین وال، معمولاً از شیشه‌های دوجداره یا چندجداره استفاده می‌شود که به طور مستقیم بر روی لامل‌ها نصب می‌گردند. این شیشه‌ها می‌توانند از نوع سکوریت، لمینت، رفلکس یا Low-Eباشند که بسته به نیازهای پروژه برای عایق‌بندی حرارتی، صوتی و امنیتی انتخاب می‌شوند.

• فریم‌لس:نمای فریم‌لس اغلب از شیشه‌های سکوریت و لمینت استفاده می‌کند. شیشه‌های سکوریت مقاومت بالایی در برابر ضربه دارند و در صورت شکستن به قطعات کوچک و بی‌خطر تبدیل می‌شوند. شیشه‌های لمینت نیز با لایه‌ای از PVBدر میان دو یا چند لایه شیشه، ایمنی و عایق‌بندی صوتی را افزایش می‌دهند. انتخاب شیشه در فریم‌لس نیز به الزامات پروژه بستگی دارد.

استفاده از لامل

• کرتین وال:همانطور که ذکر شد، لامل‌ها جزء جدایی‌ناپذیر ساختار کرتین وال هستند. این لامل‌ها می‌توانند از بیرون نما قابل مشاهده باشند (در مدل فیس‌کپ) یا به صورت پنهان طراحی شوند (در مدل‌های Unitizedیا Spider).

• فریم‌لس:در نمای فریم‌لس، فریم‌های آلومینیومی به صورت مخفی و نامرئی در داخل نما قرار می‌گیرند و لامل‌های سنتی که از بیرون دیده شوند، وجود ندارند. این ویژگی باعث می‌شود تا نمای ساختمان کاملاً یکدست و شیشه‌ای به نظر برسد.

عملکرد و دوام

عایق‌بندی

هر دو سیستم کرتین وال و فریم‌لس، قابلیت ارائه عایق‌بندی مناسب در برابر صدا، گرما، گرد و غبار و رطوبت را دارند، اما نحوه دستیابی به این عایق‌بندی متفاوت است:

• کرتین وال:عایق‌بندی در کرتین وال عمدتاً از طریق استفاده از شیشه‌های دوجداره یا چندجداره با گاز آرگون، و همچنین نوارهای آب‌بندی و هوابندی در محل اتصال شیشه‌ها به لامل‌ها و لامل‌ها به یکدیگر انجام می‌شود. طراحی دقیق پروفیل‌های آلومینیومی نیز در بهبود عملکرد حرارتی و صوتی مؤثر است.

• فریم‌لس:در نمای فریم‌لس، عایق‌بندی بیشتر به کیفیت شیشه‌های سکوریت یا لمینت و همچنین به دقت و کیفیت اجرای چسب‌های استراکچرال سیلیکونی بین جداره‌های شیشه بستگی دارد. این چسب‌ها علاوه بر اتصال، نقش مهمی در آب‌بندی و هوابندی نما ایفا می‌کنند.

مقاومت در برابر عوامل محیطی

• کرتین وال:به دلیل ساختار مستحکم لامل‌های آلومینیومی و نحوه نصب مجزای هر پنل شیشه، نمای کرتین وال مقاومت بسیار بالایی در برابر بارهای جانبی مانند فشار باد شدید، طوفان و حتی نیروهای ناشی از زلزله از خود نشان می‌دهد. این سیستم به گونه‌ای طراحی شده است که امکان حرکت جزئی و مستقل پنل‌ها را فراهم می‌کند و از تمرکز تنش در یک نقطه جلوگیری می‌نماید.

• فریم‌لس:مقاومت نمای فریم‌لس در برابر عوامل محیطی، به ویژه در برابر باد و طوفان، به طور کلی کمتر از کرتین وال سنتی است. این امر به دلیل اتصالات نقطه‌ای و وابستگی بیشتر به چسب‌های سیلیکونی برای نگهداری شیشه‌ها است. با این حال، با رعایت استانداردهای مهندسی بالا، استفاده از شیشه‌های ضخیم‌تر و لمینت، و طراحی دقیق زیرسازی و اتصالات، می‌توان مقاومت نمای فریم‌لس را به میزان قابل قبولی افزایش داد. انتخاب چسب‌های سیلیکونی با کیفیت و اجرای صحیح آن‌ها نیز در این زمینه حیاتی است.

دوام و طول عمر

• کرتین وال:سیستم کرتین وال به دلیل استفاده از پروفیل‌های آلومینیومی با دوام بالا و شیشه‌های مقاوم، از طول عمر بالایی برخوردار است. آلومینیوم در برابر خوردگی مقاوم است و نیاز به نگهداری کمی دارد.

• فریم‌لس:دوام نمای فریم‌لس به شدت به کیفیت چسب‌های استراکچرال سیلیکونی و مقاومت آن‌ها در برابر اشعه UV، تغییرات دما و رطوبت بستگی دارد. با گذشت زمان، ممکن است این چسب‌ها دچار فرسودگی، تغییر رنگ یا از دست دادن خاصیت چسبندگی شوند که نیاز به بازرسی و در صورت لزوم، تعویض دارند. استفاده از چسب‌های با کیفیت بالا و برندهای معتبر، می‌تواند طول عمر نما را به طور قابل توجهی افزایش دهد.

بهره‌وری انرژی و پایداری

هر دو سیستم می‌توانند به بهره‌وری انرژی ساختمان کمک کنند، اما با رویکردهای متفاوت:

• کرتین وال:با انتخاب پروفیل‌های آلومینیومی دارای ترمال بریک ( Thermal Break) و شیشه‌های با پوشش‌های Low-Eیا دوجداره/سه‌جداره با گاز آرگون، می‌توان به عملکرد حرارتی بسیار خوبی دست یافت. این امر به کاهش مصرف انرژی برای گرمایش و سرمایش ساختمان کمک می‌کند.

• فریم‌لس:بهره‌وری انرژی در نمای فریم‌لس نیز با استفاده از شیشه‌های با کیفیت بالا و پوشش‌های حرارتی مناسب، و همچنین اجرای دقیق درزگیرهای سیلیکونی برای جلوگیری از نفوذ هوا، تضمین می‌شود. شفافیت بالای این نما می‌تواند به حداکثر رساندن نور طبیعی و کاهش نیاز به روشنایی مصنوعی در طول روز کمک کند.

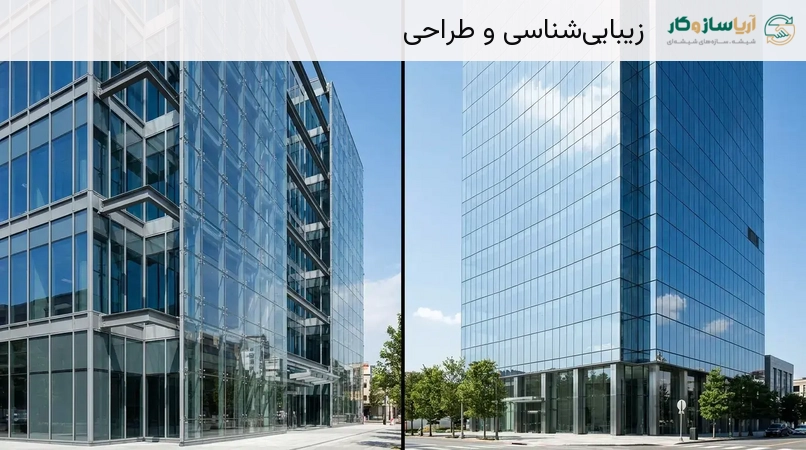

زیبایی‌شناسی و طراحی

ظاهر نهایی و جلوه بصری

• کرتین وال:نمای کرتین وال تنوع طراحی بیشتری دارد. در مدل‌های فیس‌کپ، فریم‌های آلومینیومی از بیرون قابل مشاهده هستند که می‌تواند به عنوان یک عنصر طراحی مورد استفاده قرار گیرد و خطوط عمودی و افقی مشخصی را روی نما ایجاد کند. این خطوط می‌توانند به ساختمان جلوه‌ای صنعتی، منظم و قدرتمند ببخشند. در مدل‌های سمی فریم‌لس یا Unitized، فریم‌ها کمتر به چشم می‌آیند اما همچنان ساختار کلی کرتین وال حفظ می‌شود.

• فریم‌لس:نمای فریم‌لس با هدف ایجاد یک سطح شیشه‌ای یکپارچه و بدون درز طراحی شده است. فریم‌های نگهدارنده شیشه از بیرون دیده نمی‌شوند و تنها خطوط باریک سیلیکونی بین پنل‌های شیشه‌ای به چشم می‌خورند. این ویژگی به ساختمان ظاهری بسیار مدرن، مینیمال و لوکس می‌بخشد و حس سبکی و شفافیت را القا می‌کند. دید وسیع و بدون مانع از داخل ساختمان نیز از مزایای بصری فریم‌لس است.

انعطاف‌پذیری در طراحی

• کرتین وال:به دلیل ساختار مدولار و تنوع در پروفیل‌ها و رنگ‌ها، کرتین وال انعطاف‌پذیری بالایی در طراحی دارد. می‌توان از انواع مختلف شیشه‌ها، رنگ‌های متنوع برای فریم‌ها و حتی ترکیب با متریال‌های دیگر بهره برد.

• فریم‌لس:اگرچه نمای فریم‌لس در ایجاد یک ظاهر یکدست بی‌رقیب است، اما از نظر تنوع در طرح و رنگ فریم‌ها محدودیت بیشتری دارد، زیرا فریم‌ها پنهان هستند. تمرکز اصلی آن بر سادگی و شفافیت است.

نصب و نگهداری

فرآیند نصب

• کرتین وال:نصب کرتین وال به طور کلی سریع‌تر و آسان‌تر از فریم‌لس است، به خصوص در سیستم‌های Unitizedکه پنل‌ها به صورت پیش‌ساخته در کارخانه مونتاژ شده و در محل پروژه فقط نصب می‌شوند. این امر زمان اجرای پروژه را کاهش می‌دهد و به دلیل کنترل کیفیت در کارخانه، دقت بالاتری را تضمین می‌کند.

• فریم‌لس:نصب نمای فریم‌لس به دقت و ظرافت بسیار بالایی نیاز دارد. تراز بودن دقیق شیشه‌ها و اجرای بی‌نقص چسب‌های استراکچرال سیلیکونی از اهمیت حیاتی برخوردار است. هرگونه خطا در نصب می‌تواند به مشکلات آب‌بندی، هوابندی و حتی ایمنی در آینده منجر شود. این فرآیند معمولاً زمان‌برتر است و نیاز به نیروی کار متخصص و باتجربه دارد.

نگهداری و تعمیرات

در مورد نگهداری و تعمیرات، نظرات مختلفی وجود دارد که نیاز به شفاف‌سازی دارد. به طور کلی، هر دو سیستم نیازمند نگهداری هستند، اما نوع نگهداری و سهولت تعمیرات متفاوت است:

• کرتین وال:نگهداری کرتین وال شامل تمیز کردن منظم شیشه‌ها و بازرسی دوره‌ای لامل‌ها و درزگیرها است. در صورت آسیب دیدن یک پنل شیشه، تعویض آن نسبتاً آسان است، زیرا هر پنل به صورت مستقل در فریم خود قرار گرفته است. با این حال، ممکن است دسترسی به برخی اجزا برای تعمیرات پیچیده‌تر باشد.

• فریم‌لس:تعمیرات و تعویض شیشه در نمای فریم‌لس معمولاً از داخل ساختمان آسان‌تر است، زیرا شیشه‌ها از داخل به زیرسازی متصل هستند. اما، نگهداری چسب‌های استراکچرال سیلیکونی که نقش حیاتی در یکپارچگی و آب‌بندی نما دارند، بسیار مهم است. این چسب‌ها باید به طور منظم بازرسی شوند و در صورت مشاهده هرگونه ترک، فرسودگی یا جداشدگی، باید تعویض گردند. این فرآیند تعویض چسب‌ها می‌تواند هزینه‌بر و نیازمند تخصص باشد و در صورت عدم توجه، می‌تواند به مشکلات جدی‌تری مانند نفوذ آب یا حتی سقوط شیشه منجر شود.

انواع و کاربردها

انواع کرتین وال

سیستم کرتین وال دارای انواع مختلفی است که هر کدام ویژگی‌های خاص خود را دارند:

• کرتین وال فیس‌کپ ( Face Cap):در این نوع، لامل‌های عمودی و افقی از بیرون ساختمان قابل مشاهده هستند و یک کاور آلومینیومی (کپ) روی آن‌ها قرار می‌گیرد.

• کرتین وال سمی فریم‌لس ( Semi-Frameless):در این مدل، معمولاً فریم‌های عمودی یا افقی از بیرون دیده می‌شوند و فریم‌های دیگر پنهان هستند.

• کرتین وال فریم‌لس ( Frameless Curtain Wall):همانطور که قبلاً اشاره شد، در این نوع، فریم‌ها از بیرون دیده نمی‌شوند و شیشه‌ها با چسب‌های استراکچرال به زیرسازی متصل می‌شوند.

• کرتین وال Unitized:پنل‌ها به صورت پیش‌ساخته در کارخانه مونتاژ شده و به صورت واحدی در محل نصب می‌شوند که سرعت اجرا را به شدت بالا می‌برد.

• کرتین وال Spider:در این سیستم، شیشه‌ها با اتصالات نقطه‌ای (اسپایدر) به سازه متصل می‌شوند و فریم‌های آلومینیومی حذف می‌گردند.

کاربردهای مشترک

هر دو سیستم کرتین وال و فریم‌لس به دلیل زیبایی، شفافیت و مدرن بودن، در طیف وسیعی از ساختمان‌ها کاربرد دارند:

• ساختمان‌های تجاری و اداری:برای ایجاد نمایی لوکس و مدرن که نور طبیعی زیادی را به داخل هدایت کند.

• ساختمان‌های مسکونی و ویلاها:برای افزایش دید و ارتباط با محیط بیرون، به ویژه در طراحی‌های مینیمال و مدرن.

• مراکز خرید و هتل‌ها:برای ایجاد فضایی باز و دعوت‌کننده.

• فرودگاه‌ها و ایستگاه‌های مترو:به دلیل نیاز به نور طبیعی و مقاومت بالا.

مقایسه هزینه

هزینه یکی از عوامل تعیین‌کننده در انتخاب بین کرتین وال و فریم‌لس است. قیمت‌ها می‌توانند بر اساس عوامل مختلفی متغیر باشند:

محدوده قیمت (بر اساس اطلاعات سایت بهسامان)

• نمای فریم‌لس:از متری 500 هزار تومان تا 2 میلیون تومان

• نمای فیس‌کپ (یکی از انواع کرتین وال):از متری 700 هزار تومان تا 3 میلیون تومان

• نمای کرتین وال (به طور کلی):از متری 1 میلیون تومان تا 4 میلیون تومان

توجه:این قیمت‌ها تقریبی هستند و ممکن است با توجه به نوسانات بازار و مشخصات فنی پروژه تغییر کنند.

عوامل موثر بر قیمت

• جنس کرتین وال یا فریم‌لس:کیفیت و نوع آلیاژ پروفیل‌های آلومینیومی (مانند آلیاژ 6063 با سختی T6) تأثیر زیادی بر قیمت دارد.

• نوع شیشه:شیشه‌های دوجداره، سه‌جداره، سکوریت، لمینت، رفلکس، Low-Eو ضخامت آن‌ها، هر کدام قیمت متفاوتی دارند.

• ابعاد و فرم پروژه:پروژه‌های با ابعاد بزرگتر، ارتفاع بیشتر، یا طراحی‌های پیچیده و منحنی، هزینه اجرای بالاتری خواهند داشت.

• ارتفاع ساختمان:اجرای نما در ارتفاعات بالا نیازمند تجهیزات و ایمنی بیشتری است که هزینه را افزایش می‌دهد.

• برند مواد و کیفیت اجرا:استفاده از متریال‌های برند و معتبر (پروفیل، شیشه، چسب سیلیکون) و همچنین کیفیت و تخصص تیم اجرایی، مستقیماً بر قیمت نهایی تأثیر می‌گذارد.

به طور کلی، نمای کرتین وال، به خصوص انواع پیشرفته‌تر آن مانند Unitized، معمولاً هزینه اولیه بالاتری نسبت به نمای فریم‌لس دارد. با این حال، باید هزینه‌های نگهداری بلندمدت و دوام را نیز در نظر گرفت.

کدام نما برای پروژه شما مناسب‌تر است؟

برای کرتین وال

• اولویت با مقاومت و دوام:اگر پروژه شما در منطقه‌ای با شرایط آب و هوایی سخت (باد شدید، طوفان، زلزله‌خیز) قرار دارد، یا به دنبال حداکثر پایداری سازه‌ای هستید، کرتین وال گزینه مطمئن‌تری است.

• سرعت اجرا:در پروژه‌های بزرگ با زمان‌بندی فشرده، سیستم‌های کرتین وال به ویژه نوع Unitized، به دلیل سرعت بالای نصب، می‌توانند انتخاب مناسبی باشند.

• تنوع در طراحی فریم:اگر می‌خواهید فریم‌های نما به عنوان بخشی از طراحی بصری ساختمان دیده شوند و امکان ایجاد الگوها و رنگ‌های متنوع را داشته باشید، کرتین وال با مدل‌های فیس‌کپ یا سمی فریم‌لس انعطاف‌پذیری بیشتری به شما می‌دهد.

• بودجه اولیه بالاتر:اگرچه هزینه اولیه کرتین وال ممکن است بیشتر باشد، اما دوام و سهولت نسبی در تعویض پنل‌های شیشه‌ای می‌تواند در بلندمدت مقرون‌به‌صرفه باشد.

برای فریم‌لس

• اولویت با زیبایی‌شناسی مینیمال و یکپارچه:اگر هدف شما ایجاد یک نمای کاملاً شیشه‌ای، مدرن، بدون فریم‌های قابل مشاهده و با حداکثر شفافیت است، فریم‌لس بهترین انتخاب خواهد بود.

• حداکثر نور طبیعی و دید:برای فضاهایی که نیاز به بیشترین میزان نور طبیعی و دید بدون مانع به بیرون دارند، نمای فریم‌لس ایده‌آل است.

• پروژه‌های با ارتفاع متوسط و شرایط آب و هوایی متعادل:در حالی که فریم‌لس با استانداردهای بالا می‌تواند مقاوم باشد، برای ساختمان‌های بسیار بلند یا مناطق با بادهای فوق‌العاده شدید، ممکن است نیاز به بررسی‌های مهندسی دقیق‌تر و هزینه‌های بیشتر برای تقویت داشته باشد.

• نگهداری دقیق سیلیکون:اگر آمادگی و برنامه‌ریزی برای بازرسی و نگهداری منظم و تخصصی چسب‌های سیلیکونی را دارید، این سیستم می‌تواند زیبایی خود را برای سال‌ها حفظ کند.

نتیجه‌گیری

هر دو نمای کرتین وال و فریم‌لس راهکارهای عالی برای ایجاد نماهای شیشه‌ای مدرن هستند. انتخاب بین آن‌ها به اولویت‌های شما در زمینه زیبایی‌شناسی، عملکرد، بودجه و شرایط خاص پروژه بستگی دارد. توصیه می‌شود قبل از هر تصمیمی، با متخصصان طراحی نما و سازندگان معتبر مشورت کنید تا با در نظر گرفتن تمامی جوانب فنی و اقتصادی، بهترین و مناسب‌ترین سیستم را برای ساختمان خود انتخاب نمایید.
